CIRCUITOS ELECTRÓNICOS INTEGRADOS

PROYECTO N° 02

CROSSOVER ACTIVO - ECUALIZADOR

FASE 1: Aplicación de los Filtros Pasivos y Activos de Primer Orden

CAPACIDAD TERMINAL

•  Identificar las configuraciones más importantes de amplificadores operacionales.
•  Realizar pruebas a circuitos con amplificadores operacionales.

Filtro pasivo. :

El filtro pasivo es un filtro electrónico formado únicamente por elementos pasivos, es decir, resistencias, condensadores y bobinas. En los sistemas de comunicaciones se emplean filtros para dejar pasar solo las frecuencias que contengan la información deseada y eliminar las restantes.

Ventajas Filtros Pasivos:

 • Baratos

 • Fáciles de Implementar

• Respuesta aproximada a la función ideal

 • Muy utilizados en aplicaciones de altas frecuencias y aplicaciones de potencia

Desventajas Filtros Pasivos:

 • Respuesta a la frecuencia puede tener variaciones importantes a la función ideal

• La respuesta a la frecuencia esta limitada al valor de los componentes pasivos

• Elementos como inductancias son difíciles de conseguir y sus valores se incrementan en bajas frecuencias.

Filtro activo:

Típicamente este elemento activo puede ser un tubo de vacío, un transistor o un amplificador operacional. Un filtro activo puede presentar ganancia en toda o parte de la señal de salida respecto a la señal de entrada.

Ventajas:

• La ventaja más significativa es que los filtros activos no tienen inductancias en los circuitos. Esta es una clara ventaja porque son muy difícil conseguirlas o diseñarlas. Entonces se las evita.

• Otra clara ventaja de estos filtros activos es que adaptan las impedancias perfectamente. Esto también se debe a los Amplificadores Operacionales utilizados en los circuitos electrónicos.

• Es fácil crear filtros difíciles o complejos mediante la colocación de varios filtros simples conectados en cascada.

• La gran ventaja de los filtros activos como se dijo anteriormente es que es posible aumentar la amplitud de la señal de entrada fácilmente.

• Es barato crear un filtro activo porque los componentes no son caros.

Desventajas:

• La gran desventaja de los filtros activos es que para que funcionen necesitan una fuente de alimentación.

• Como los filtros activos utilizan Amplificadores Operacionales en sus circuitos, estos tienen un límite para la frecuencia de uso y en consecuencia los filtros también lo tendrán.

• No es posible utilizar filtros activos en sistemas o circuitos en donde se requiera tener una alta potencia. Esta es una clara desventaja de estos filtros.

• Otra desventaja es que la amplificación de la señal de entrada tiene como límite el nivel de la fuente de alimentación.

Sobre filtros Paso bajos:

Un filtro paso bajo corresponde a un filtro electrónico caracterizado por permitir el paso de las frecuencias más bajas y atenuar las frecuencias más altas.​ El filtro requiere de dos terminales de entrada y dos de salida, de una caja negra, también denominada cuadripolo o bipuerto, así todas las frecuencias se pueden presentar a la entrada, pero a la salida solo estarán presentes las que permita pasar el filtro. De la teoría se obtiene que los filtros están caracterizados por sus funciones de transferencia, así cualquier configuración de elementos activos o pasivos que consigan cierta función de transferencia serán considerados un filtro de cierto tipo.

 Simulación del proyecto numero 2 fase 1 en nuestro programa proteus:

luego de simular el circuito en el programa virtual proteus comenzamos con el armado en físico :

luego de armarlo procedemos a encender nuestro modulo lucas nulle de trabajo  y medir el voltaje de salida y la onda que esta da como resultado en nuestro programa virtual:

Observaciones y Conclusiones de esta primera experiencia:

Se Identificar las configuraciones  de amplificadores operacionales.

• Se probó el proyecto tanto el el programa proteus como en el modulo fisico viendo las onda de salidas
• Se pudo observar cuales son las funciones de los filtros activos, pasivos y bajos.
• En el circuito se utilizo un preamplificador TL082.
• el integrado que hemos aplicado nos sirve para amplificar sonidos.

BIBLIOGRAFIA Y WEBGRAFIA RECOMENDADA

•  Pretence Junior, Antonio (1993) Amplificadores operacionales y filtros activos. Madrid:Mc Graw-Hill. (621.395/P43)
•  Boylestad, Robert (2003) Electrónica.Teoría de circuitos. México D.F.: Prentice Hall.(621.381/B78/2003.)
• Couglin, Robert (1999) Amplificadores operacionales y circuitos integrados lineales. México D.F.: Prentice Hall. (621.381AO/C85/1999)

PROYECTO 2 FASE 2:

 Que es pasos bajos y medio Armado en nuestro protoboar y alimentado con el equipo lucas nulle han sido probados satisfatoriamente.

Filtros paso bajo:

 Son los filtros que únicamente dejan pasar aquellas frecuencias que están por debajo de una determinada frecuencia. Para realizar este tipo de filtradopodemos utilizar bobinas, condensadores, o ambos al mismo tiempo

El filtro pasa medio:

(MPF) es circuito electrónico que recibe a su entrada el rango de frecuencias completo y entrega únicamente las frecuencias medias. En el transcurso son atenuadas las frecuencias bajas y altas dejando pasar las frecuencias medias.



Armado del circuito paso medio en nuestro protoboar

observaciones y conclusiones:

•  En los pasos bajos se obserbo como es el ruydo la cual es la salida mediante un parlante .
• Se obserbo la forma de comportamiento de un filtro se describe por unicamente su funcion de transferencia.
• Se obserbo que el filtro pasa bajo se caracterisa por el simple echo de permitir  el paso de las frecuencias mas bajas permitiendo el paso de la frecuencia mas alta.
• Un filtro cambia su amplitud y en fase.
• se concluyo que un  filtro pasa medio esta caracterizada por unicamente transmitir frecuencias medias.

PROYECTO 2 FASE 3:

Filtro pasa altos armado y probado en nuestro protoboar alimentándolo con el equipo lucas nulle de nuestro respectivo modulo

Filtro pasa altos:

El filtro paso alto es un circuito RC en serie en el cual la salida es la caída de tensión en la resistencia.Donde f_c es la frecuencia de corte en hercios, R es la resistencia de la aplicación en ohmios y C es la capacidad en faradios.

Un filtro paso alto (HPF) es un tipo de filtro electrónico en cuya respuesta en frecuencia se atenúan las componentes de baja frecuencia pero no las de alta frecuencia, éstas incluso pueden amplificarse en los filtros activos.

Prueba de salida de nuestro circuito que es el filtro pasa alto:

Conclusiones :

• Un filtro pasa alto es la que hace que pase solamente las frecuencias altas.
• Hemos visto las funciones de nuestro potencio metro que regula las  frecuencias de los sonidos
• Estas hacen disminuir la intensidad,  las bajas haciendo que las altas suban

PROYECTO 2 FASE 4 AVANCE

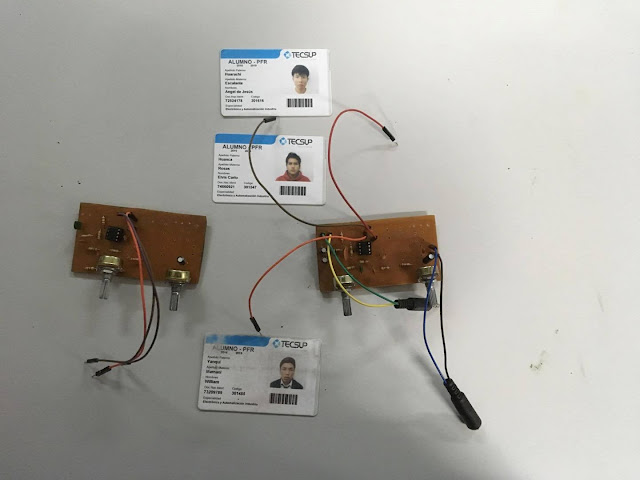

Armado de los filtros para su respectiva prueba  en las plaquitas de cobre

Observacion:

• Ninguna

Conclusiones:

• Se probo el filtro pasa altos.
• Se probo el filtro pasa bajo.
